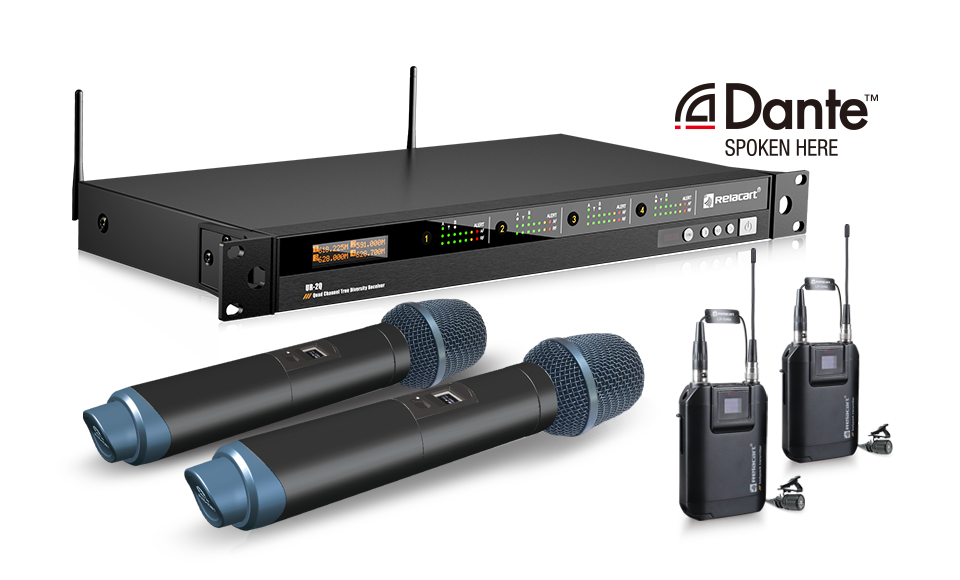

UR-2Q 四通道130MHz 宽频真分集无线麦克风系统

UR-2QDante四通道真分集无线麦克风系统

UR-2Q系列无线麦克风凝聚力卡长期累积的技术精华,拥有先进的四通道电调谐技术、130MHz的切换频宽(视地区而定);拥有精美的工业设计外观;搭配自主研发的DSP音频扩展算法,支持Dante协议输出、Magic EQ功能可任意调节;本系列适用于高要求的多功能演示厅、酒店、会议以及大中型演出场合。



产品特点:

Dante网络音频协议

● 具有Dante网络音频输出,连接Dante音频设备可自动识别出产品的Dante通道;音频信号可输出到任何的Dante音频设备

DSP音频数字扩展

●  采用高速DSP芯片, 24位高性能ADCDAC加自主研发的数字音频扩展算法,将无线传输过程中带来的噪音降低

Magic EQ】功能

● 具有内置9种数字音频等化器(Magic EQ),可透过参数改变音频频响曲线直接调出喜欢的音质

AFS自动搜频

●  具有【AFS】自动搜索实际环境中干净、无干扰频率功能;进入设置菜单选择AFS功能,就会自动搜索及锁定在实际工作环境中不受干扰的频道上。

IR红外对频

● 具有【IR】红外线自动对频功能,只要一按【SYNC】按键,就能立即使发射器自动精确锁定接收机的工作频点。

超阔频宽

● 超宽频段UHF 470MHz960MHz,纯分集接收;每个通道分频组与频点设计,确保在*窄的频段范围内能够同时使用尽量多的无线话筒。

通用性强

134MHz宽频发射机,多个不同频段的接收机随意互用。

环保节能

● 精密的低功耗电路设计,发射机使用2AA碱性电池,连续工作可达10小时。

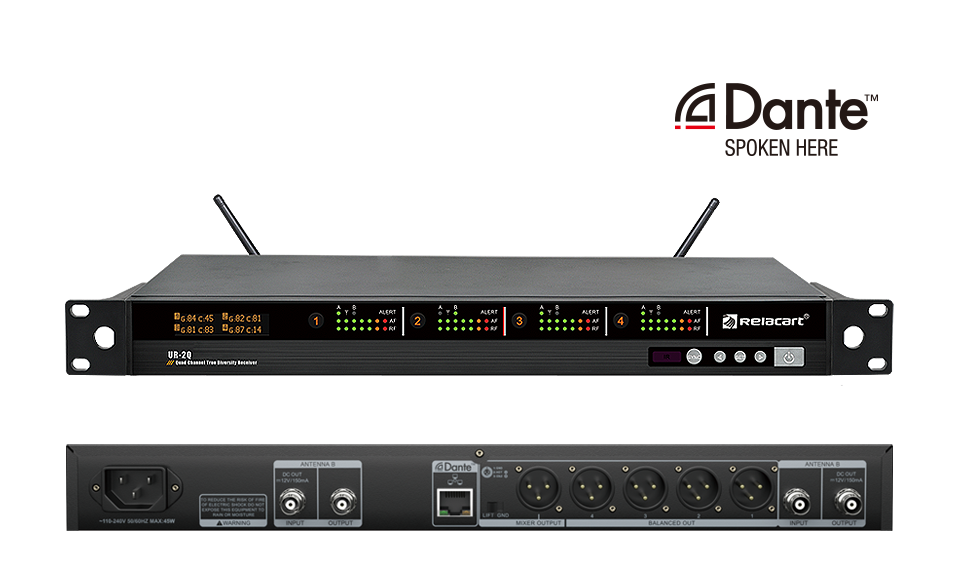

 UR-2Q-Dante四通道真分集无线麦克风接收机前后板

UR-2Q四通道无线接收机

机箱规格: EIA标准1U

频率稳定度: ±0.005%

外置天线接口: BNC 支持 +12V/150mA 输出

外置音频接口: MIXER混合平衡音频输出、BALANCED单通道平衡音频输出

以太网口: 支持Dante通讯协议

接收频段: 470MHz960MHz

振荡方式: PLL频率合成技术

接收灵敏度: 在偏移度等于25KHz,输入5dBu时,S/N>60dB

频带宽度: 单通道130MHz

***偏移度: ±45KHz

音频采样率: 96KHz 24-bit

音频扩展: 力卡DSP数字音频扩展算法

综合S/N>105dB

综合T.H.D<0.7%@1KHz

频率响应: 80Hz18KHz ±3dB

工作有效距离: 一般80米(空阔地方)

供电方式:外置适配器 DC12V/12W

尺寸(mm)480()X43()X350()

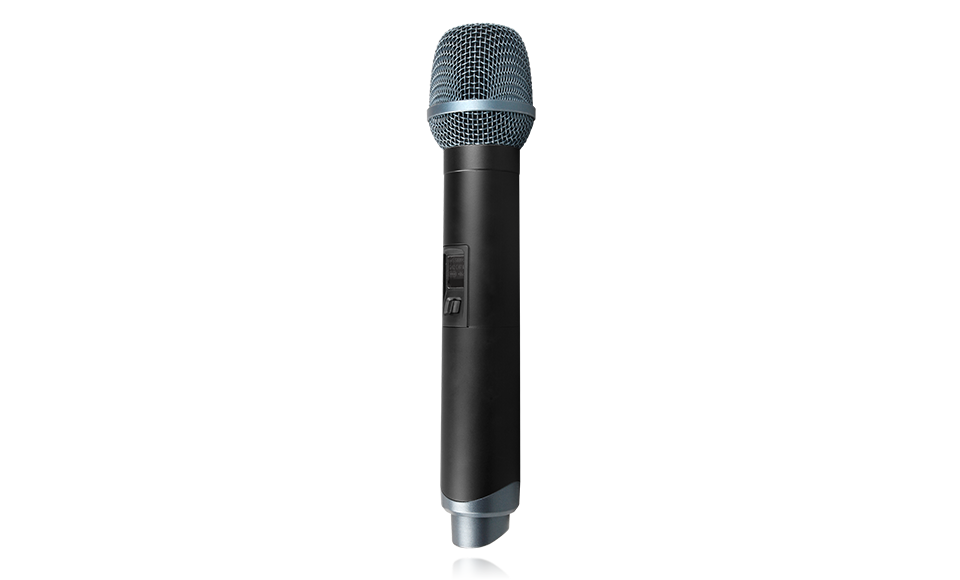

 UR-2Q无线麦克风话筒UH-2

UH-2无线手持麦克风

载波频段: 470MHz960MHz

谐波幅射: 低于主波45dBm以上

频带宽度: 单频段 134MHz

调制方式: FM

音频压缩: 力卡经典音频压缩电路

音头: 动圈式/电容式,心形指向性

RF输出功率: 10mW / 30mW

电池: AA x2

电流耗电: 130mA(典型)

电池寿命: 10小时

尺寸(mm52(Φ)x255(长)

重量: 235g(不含电池)

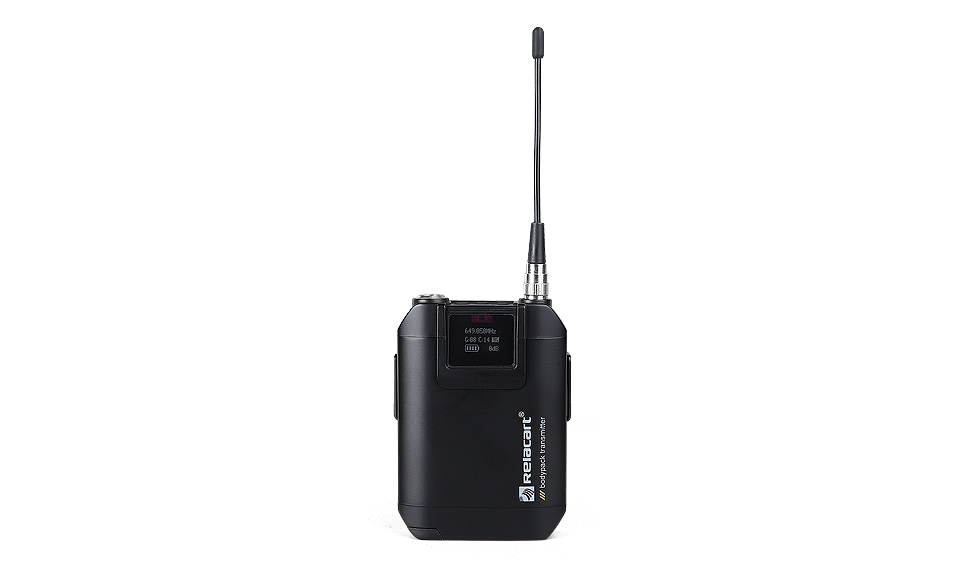

UR-2Q无线麦克风佩戴式腰包发射器UT-2

UT-2无线佩戴式腰包发射机

载波频段: 470MHz960MHz

谐波幅射: 低于主波45dBm以上

频带宽度: 单频段 134MHz

调制方式: FM

音频压缩: 力卡经典音频压缩电路

音频输入接口: 4-pin迷尔XLR插口 ,输入增益3级可调

RF输出功率: 10mW / 30mW

电池: AA x2

电流耗电: 130mA(典型)

电池寿命: 10小时

尺寸(mm84(高)x66(宽)x23(深)

重量: 155g(不含电池)

 d8554ff78252e84c7f88

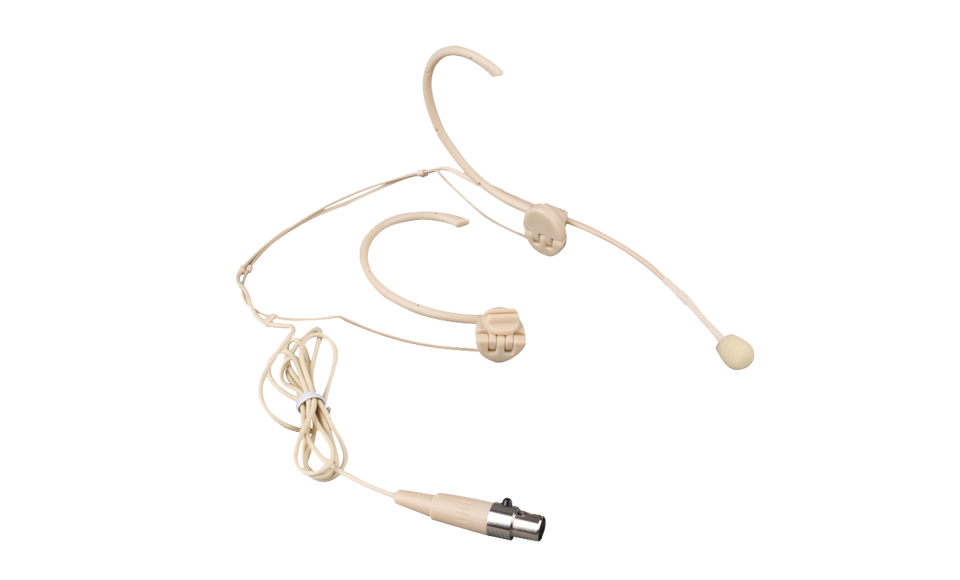

HM-610S全向头戴式麦克风

拾音方向:全指向

灵敏度:-47dB±2dB

输出阻抗:2.2K Ω

信噪比:58dB

咪芯尺寸:Φ6.0 X 5.0mm

频率响应:45Hz~18KHz

供电电压:2~10V.DC

线长:1m

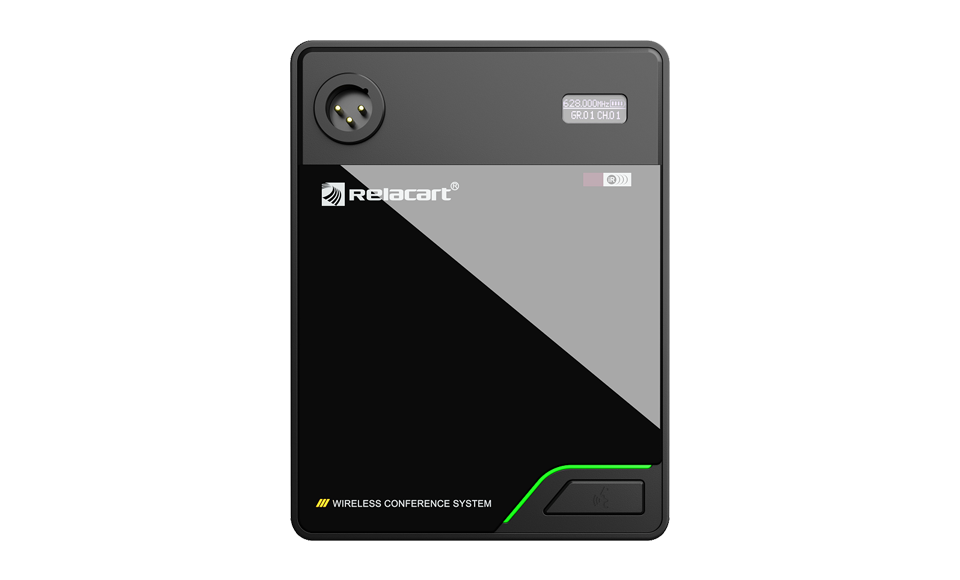

UD-223纯底座



UD-223专业无线会议话筒底座

载波频段: 470MHz936MHz

振蕩方式:  PLL频率合成技术

谐波辐射: 低于主波50dBm以上

频带宽度:134MHz(视地区而定)

***偏移度:±45KHz

RF功率输出:10mW

低切开关:200Hz以下

电池:AAx4

电流消耗:180mA(典型)

尺寸(mm):170(长)x129(宽)x49(高)

重量:约580g(不含电池)

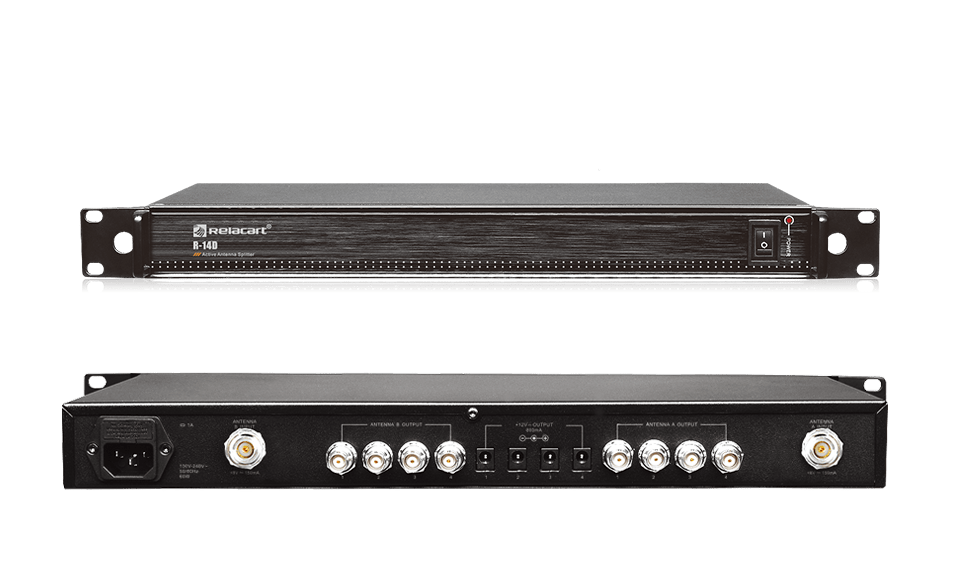

 R-14D天线分配器正背面板-min

R-14D天线分配器

频率范围:480 MHz --950MHz

总增益:0dB,±1dB

输入/出阻抗:50欧姆

天线供电:+8V DC/150mA 中央点为正极

直流输出:12V DC/1A(MAX)*4组 中央点为正极

电源:100--240V AC50/60Hz 45W

尺寸:410mm()x43mm()x206mm()

重量:约2.5kg

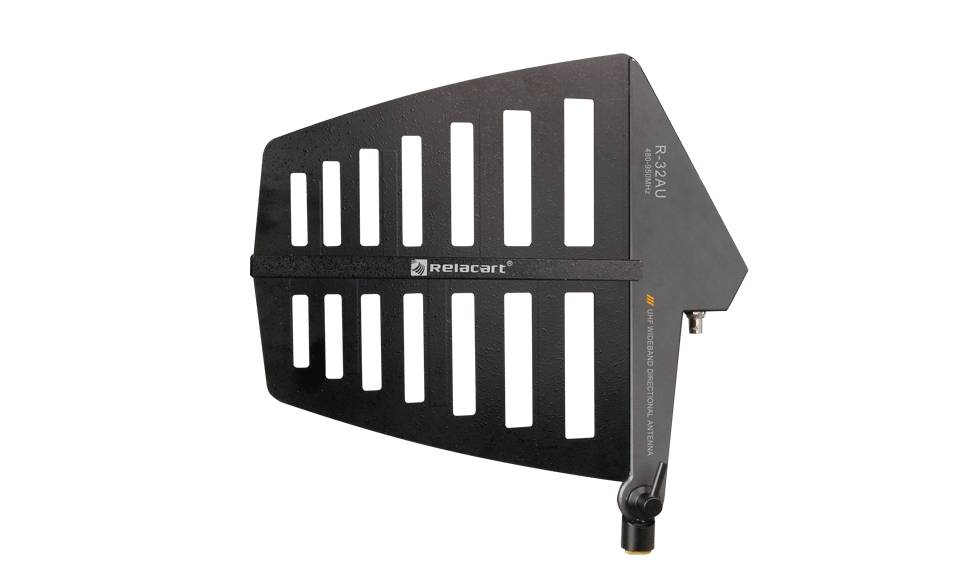

 R-32AU指向性天线背-min

R-32AU指向性天线

技术指标:

天线频率范围:480--950MHz

放大器频率范围:490--950MHz

天线增益:6.5dB

放大器增益:5dB/13dB(+/-1.5dB)(R-32AU)

天线阻抗:50Ω

供电:8v40mA

输出:OIP3>28dBm

连接器端口:BNC母头

外形尺寸(mm)307x324x1.6

重量(g):约415g

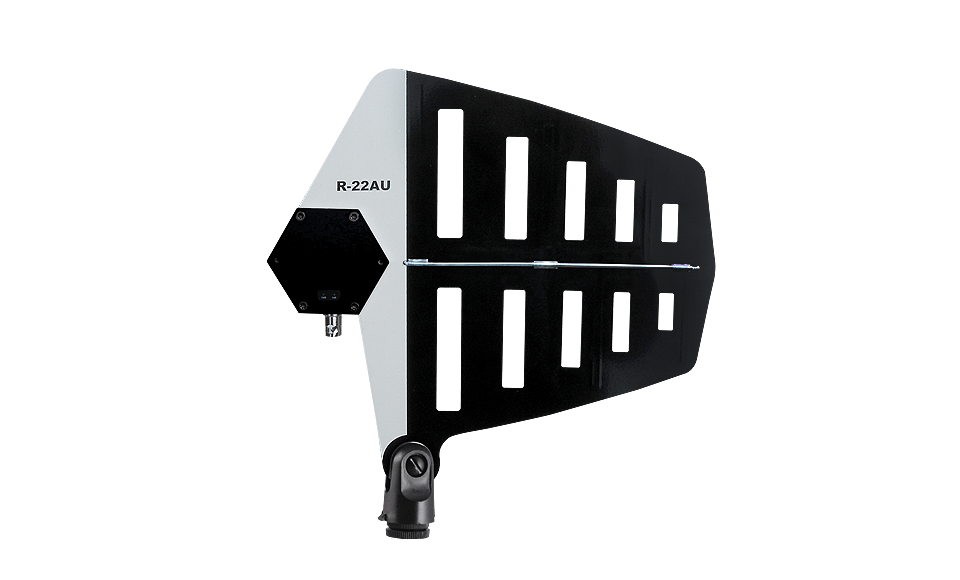

 R-22AU指向性天线背-min

R-22AU指向性天线

技术指标:

频率范围:620--960MHz

天线增益:6dBi

放大器增益:15dB

三阶交调截取点:28dBm

连接器端口:BNC母头

外形尺寸:245mmx236mmx31mm

重量(g):约220g

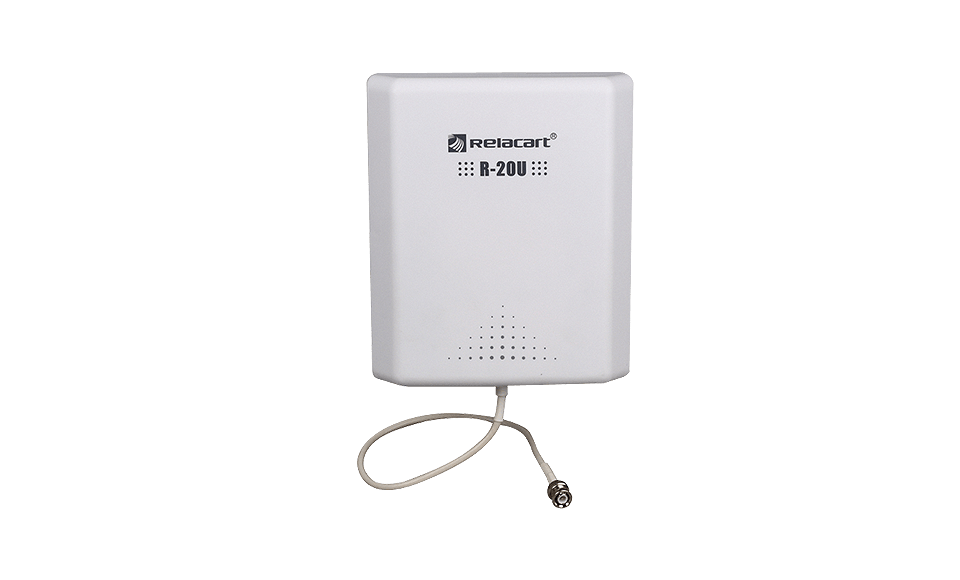

 R-20U全指向板状天线-min

R-20U指向性板状天线

技术指标:

频率范围:600--800MHz

驻波比:2.0

输入阻抗:50欧姆

增益:7dBi(典型)

极化方式:垂直

前后比:25dB

水平面波瓣宽度:80°

垂直面波瓣宽度:60°

***承受功率:50W

频宽:200MHz

接头类型:BNC

尺寸:210mmx180mmx44mm

重量:约300g

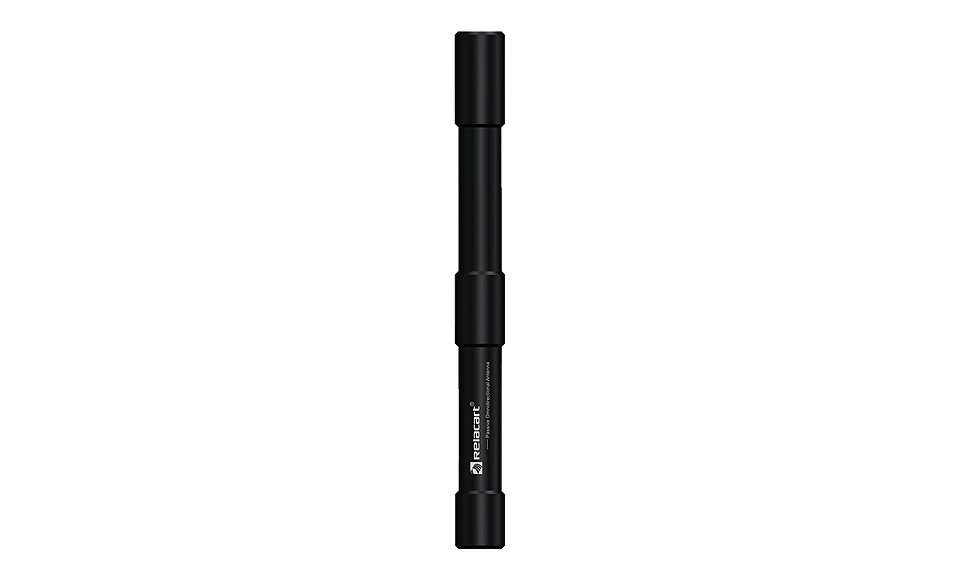

 R-43W全频棒状天线商标面-min

R-43W棒状天线

技术指标

频率范围:400MHz~950MHz

2000MHz~2500MHz

增益:9dB

驻波比:2

输入阻抗:50 Ω

接头类型: N型公头

尺寸(mm:φ36.5 x 376

净重:220g

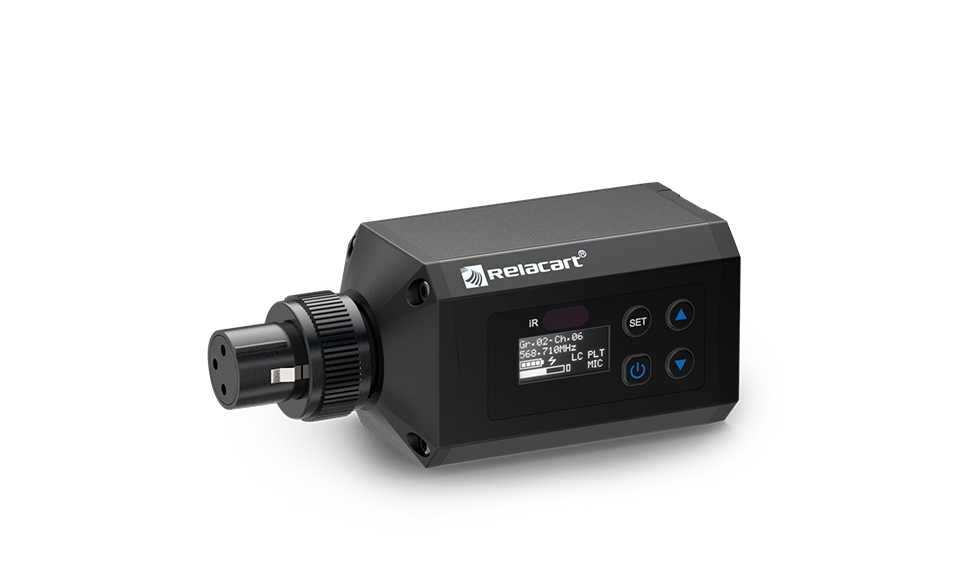

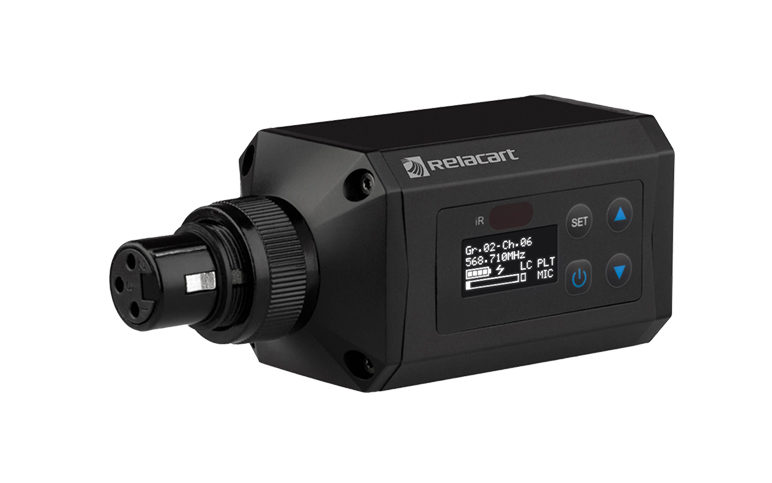

 UP2侧面

UP-2插入式发射器

技术指标

频率响应:80Hz ~ 15KHz

参考输入电平:-20dBV

幻象电源电压:48V

信噪比:<100dB

供电方式:AA 1.5V x2

正常工作电流:2.0 ~ 3.6V

外形尺寸:105 x 43 x 43mm

净重(不含电池):133g

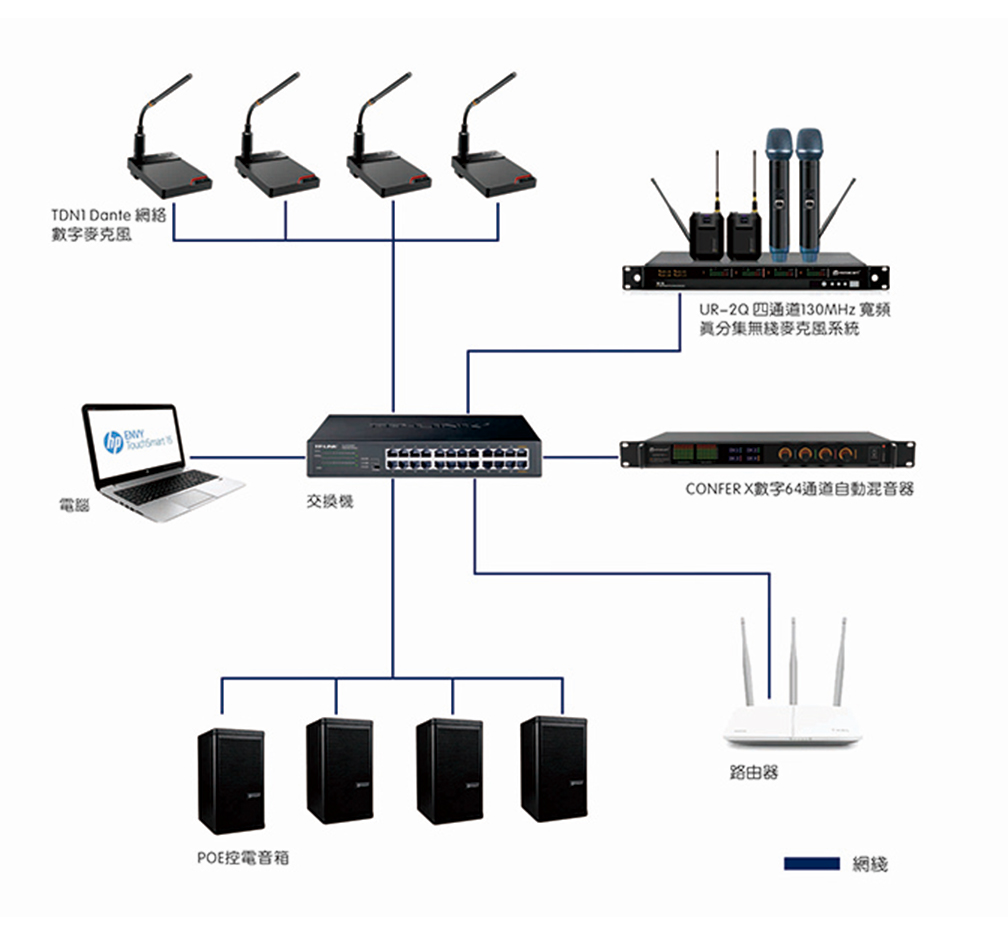

UR-2Q 四通道130MHz 宽频真分集无线麦克风系统方案

 2q连接图
